GC2000軟件運用

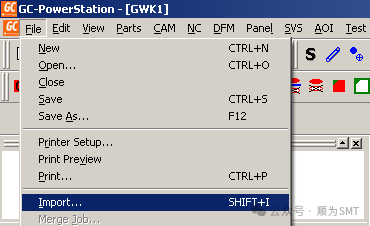

步驟1：先打開GC2000，將GERBER檔導入GC2000中，如下：

2.選擇路徑，文件格式為：RS-274-X,選擇確認。

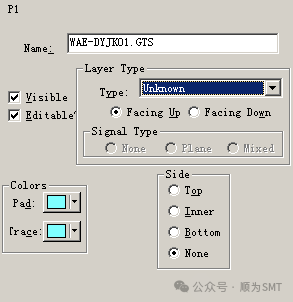

3.選擇GERBER中的層別，Type : Silkscreen(絲印層)，Soldermask(阻焊盤層)，Solderpaste(焊盤層),Side :選擇正面還是背面。Type和Side兩個一定要對應。

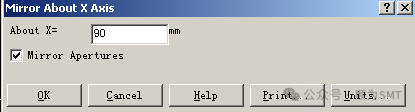

4.GERBER導入后，確認層是否為鏡像，如果鏡像，點擊“*”全選，點擊“”將About X中輸入“90”。

5.導入CAD坐標，在File菜單中，點擊“Load CAD Cenroids”如下圖：

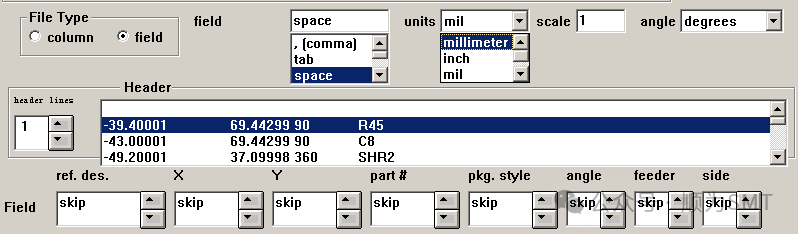

6.先擇Field中點選“space”Units中點選“Millimeter”，在Field中，ref“位號”，X“X坐標”Y“Y坐標” angle“角度”Side“正反面”

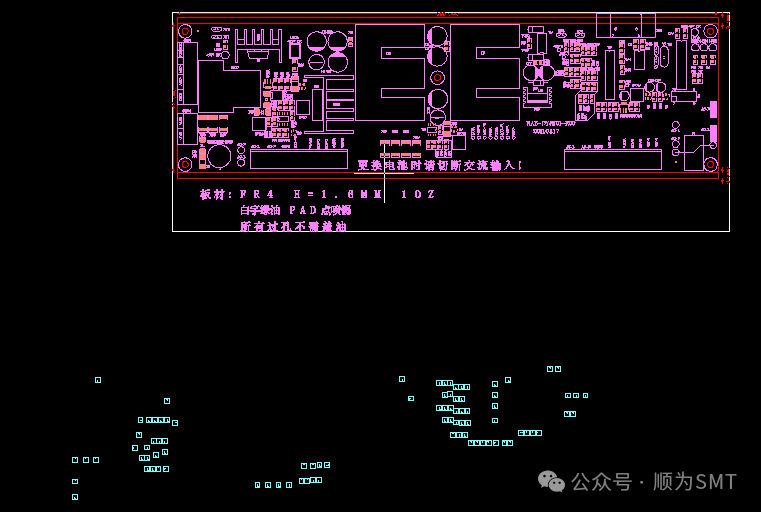

7.將GERBER檔與CAD坐標重合。

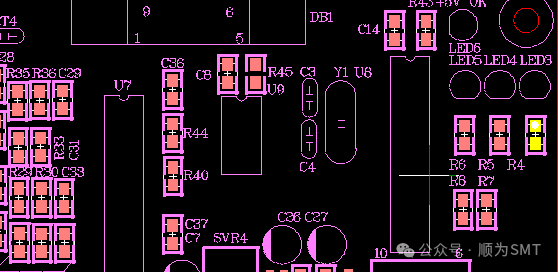

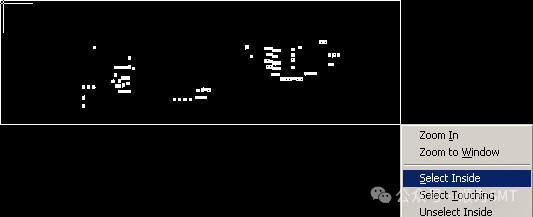

8.在GERBER檔中，找個右上角的位號，點選兩個焊點，按鍵盤“Shift+@”取正中心，，再將CAD坐標“全選”，選擇CAD坐標右上角對準位置，按S,Z,空格，再選擇GERBER檔中右上角對準位置，按S,O.點選確定，就OK.

9.如果客戶只提供GERBER文件，沒有提供CAD,請GERBER導入后，按“CTRL+K”“SHIFT+@”再Q一下。

9.快捷鍵用法：

“*”全選，

CTRL+M取消組合

P查找

CTRL+SHIPT+@識取元件中心

CTRL+SHIPT+E取消元件識別中心
