標準注冊與調試步驟

1.      標準注冊:

A.電容:?

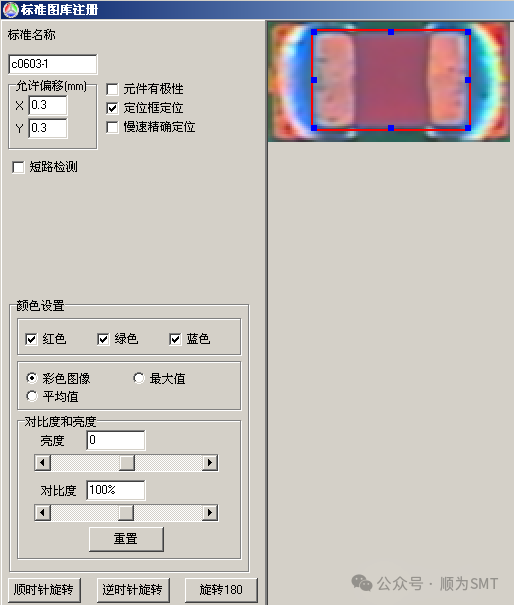

電容的檢測主要是檢查其焊點、是否貼有元件和是否錯料

B.電阻:

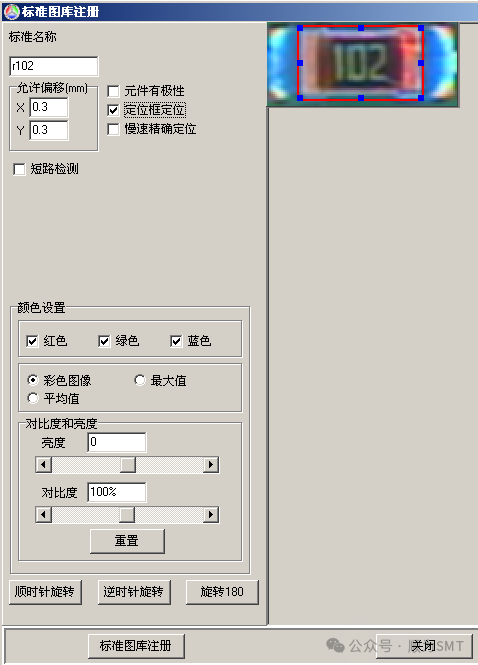

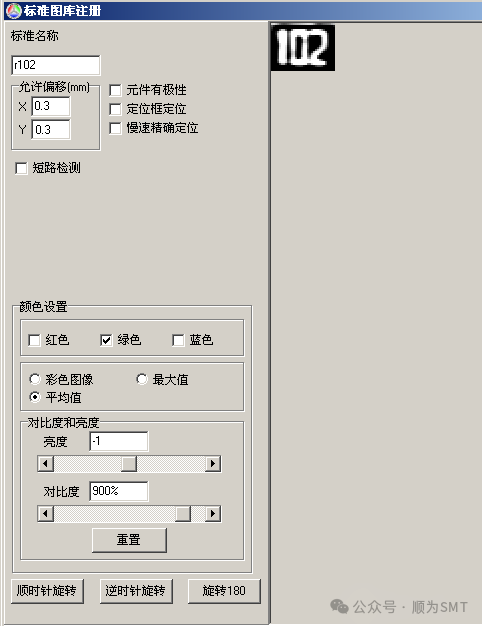

電阻的標準分兩部分作,第一部分是看焊點(如下圖圖一),每二部分是看絲印(如下圖圖二),這樣既可以檢測焊點又可以檢測是否錯料(絲印檢測)

            圖一

            圖二

C.三極管:

三極管的的標準分三部分作,具體步驟如下:

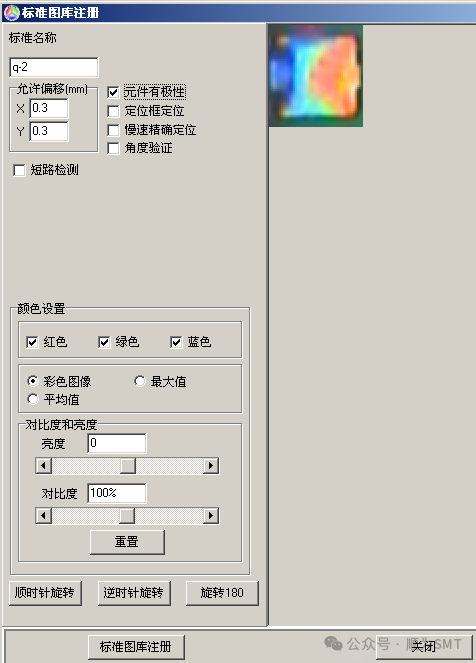

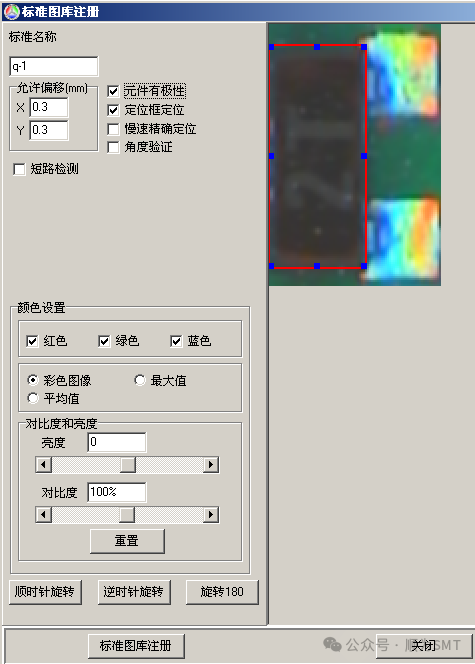

⑴本體和兩個腳一起框,主要用來檢測兩個腳的焊點,加上本體能更好定位,編程時若三極管來料較多,都可以用一個來替換,可以節約編程時間,且在調試時可以不考慮絲印對它的影響,只要看焊點是否完好,而檢測錯料可以對絲印單獨作標準{見第⑶步}

⑵單獨作另一腳的標準,主要檢測其焊點

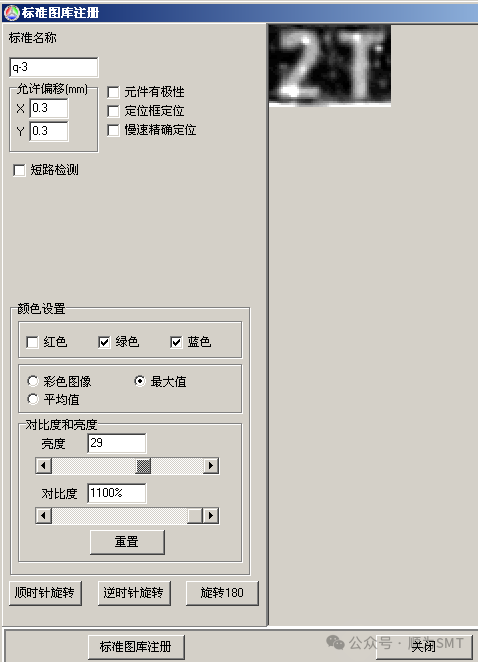

⑶絲印單獨注冊,檢測元件是否錯料

D.二極管:

?

二極管本身是有極性,作程序時一定要加上極性檢測,為保證檢測效果同時加上角度驗證,具體作法如下:

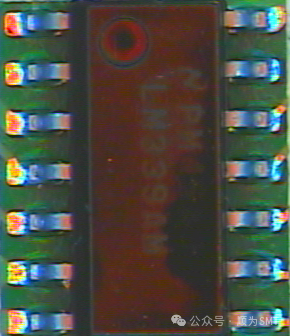

E.IC腳:檢測IC主要是檢測是否有空焊、少錫、連錫,是否反向

2.調試步驟:

本系統采用統計方法進行學習，目的是讓系統盡量認識OK元件可能出現的各種情況，讓系統在內部自動建立一個判別方法：該元件應該像什么，會有怎樣的變化，變化的幅度是多少等。要建立一個穩定的標準，必須同時滿足以下條件：

a)       所有的標準必須至少學習20～30塊不同的PCB.,以適應不同的情況。

b)       每個標準學習總數必須大于100次，學習次數過少，會導致測試過程不夠穩定。

對標準進行學習的步驟十分重要,直接關系到調試的時間和系統的穩定、誤判率等。通常可以按以下步驟進行學習和調試：

????????????

1)       全部學習??通常學習大約20～30塊不同的PCB

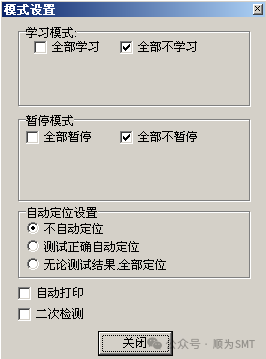

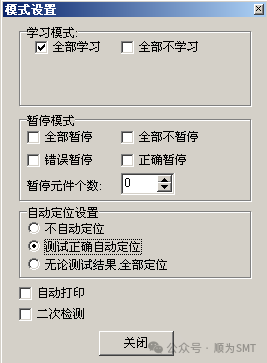

點擊操作界面上的（模式設置）按鈕，進入模式設置對話框（圖A），選擇全部學習，測試正確自動定位，相應在操作界面的左下方會顯示如圖C所示的畫面

?????????

???     圖A???????????????圖B?????????????????圖C

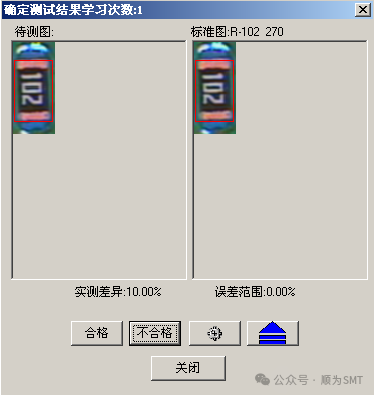

設置完學習模式后，點（測試）按鈕，全部學習過程中會彈出學習對話框，如下圖：

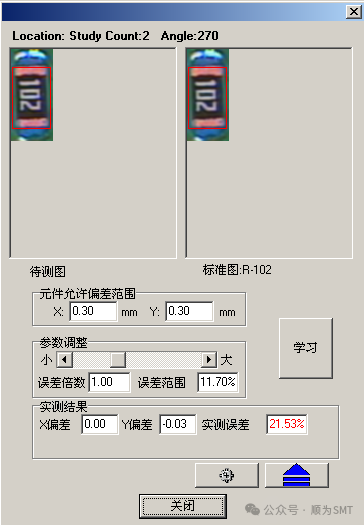

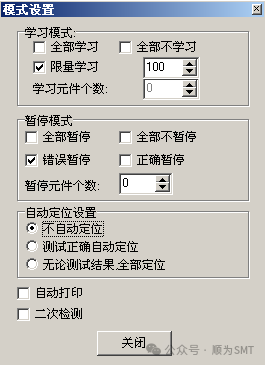

2)       限量學習＋錯誤暫停??一個比較穩定的標準通常需要學習100次或100次以上；因為一種元件在一塊PCB上的用量不同，用量少的元件，學習20塊PCB后得到的學習次數少，而用量多的元件學習次數已經足夠，用限量學習方法可以彌補此項不足。同時加上錯誤暫停又可使學習次數已夠但標準還不夠穩定的元件再進行學習。首先進行模式設置（方法同第一步），如圖A所示，學習過程中彈出如圖B所示的對話框。

??????

???????????   ??圖A?????????????????????圖B

3)       錯誤暫停??學習并修改誤差倍數（如上圖B所示）。將所有學習功能關閉，使用測試模式，對于出現的個別誤判情況進行暫停，進行學習或可以對誤差倍數進行適當放大或縮小。

4)       對個別元件或標準學習或暫停??可以對個別元件或誤判多的標準單獨設置學習或暫停，用來特別調試。用此方法時要注意“模式設置”中的“全部不學習”沒有選擇。

?對個別元件進行學習的設置方法：在縮略圖上雙擊鼠標找到該元件的位置，此時屏幕中心即為該元件，在此元件上點右鍵，選擇“學習”。

?對標準進行學習的設置方法：打開程序編輯/編輯標準圖庫，在標準圖庫對話框中找到要學習的標準，點擊（表示選擇該標準），在點擊該對話框中的“學習”按鈕。

3.角度旋轉:注冊標準時強調焊盤朝右,最主要目的就是為了統一角度。在本程序中有四種角度：0度、90度、180度、270度，注冊標準時將焊盤朝右定為0度，若實測元件與標準元件放置角度不同，則需要旋轉，且以逆時針旋轉。若元件本身無極性，則0度與180度一樣。以玻璃二極管為例，說明角度如何旋轉。

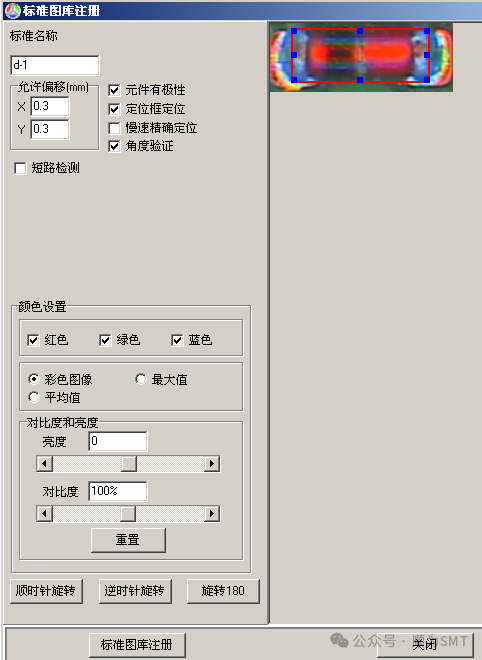

二極管的標準如下圖：

若實側元件如下圖放置：

角度設置完成后，元件上程序框的角度就會作相應的變化，如下圖：

若元件本身無極性（比如電阻、電容），也規定焊盤朝右為0度，即將本體橫著放置，電阻一般是以絲印正著放置為準。則旋轉0度與180度一樣，90度與270度一樣如下圖：?????????????????????????????????????????????????????????????????????

?????????

???????標準圖?????????????實測元件

注：①若元件本身有極性，則在注冊標準時一定要選擇“元件有極性”，當元件的極性標志不明顯時（比如上述的玻璃二極管），一定要加上“角度驗證”。角度驗證：判別一些極性標志不是很明顯的小零件的極性的常用方法，保險起見我們通常對這類零件注冊標準時加上角度驗證。注意加角度驗證的標準要先選中定位框框住元件本體定位，角度驗證只對定位框內的元件體起作用這樣檢測極性效果更好。

②一旦注冊標準時選擇了極性檢測，則元件上的程序框中只有一個小三角形（如上圖的二極管），若沒有選擇極性檢測，則程序框上顯示兩個三角形（如上圖的電阻）

③作IC?腳焊點檢測時,也會選擇“元件有極性”，同樣存在角度旋轉的問題，旋轉方法與上述方法相同，定義焊盤朝右為0度。
