【順為SMT】做程序轉角度快速簡單方法
【順為SMT】做程序轉角度快速簡單方法
2024-12-20 16:11:53深圳市順為工匠人才科技有限公司
文章正文：
1、只轉角度，不改進板方向；
1）、PCB L=100，W=50）R1（X=30，Y=20） 轉90度后R1（X=-20，Y=30），現在的Y是原來的X值；現在的X值在原來的Y值前加負號（就等于加上Y值即X=-20+50=30）。

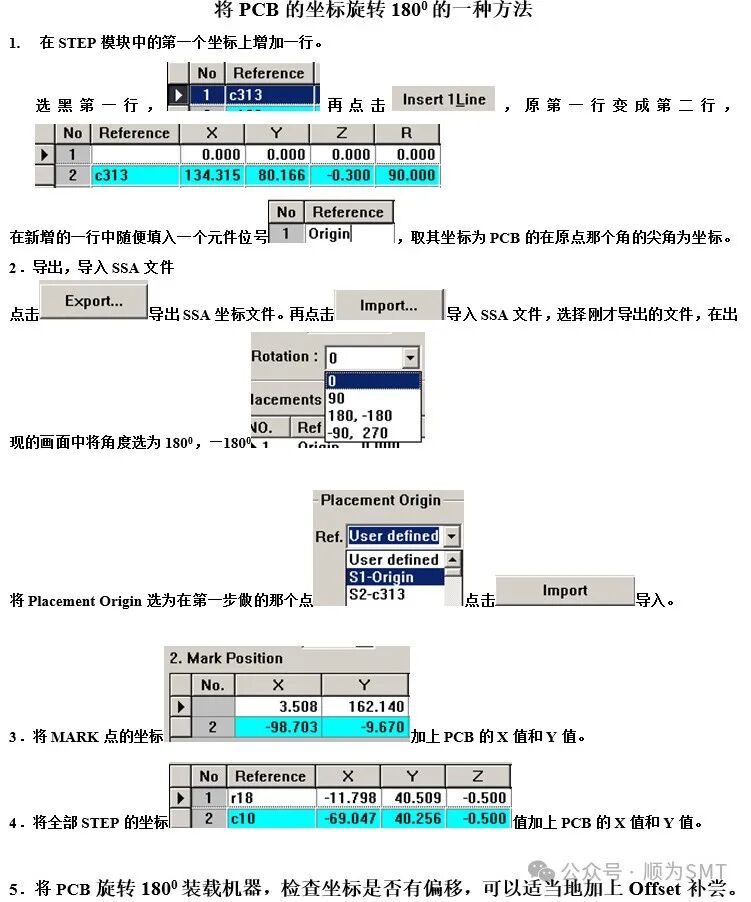

2）、PCB L=100，W=50）R1（X=30，Y=20） 轉180度后R1（X=-30，Y=-20），在原來X、Y值前加上負號，然后再加PCB L=100，W=50即R1（X=-30+100=70，Y=-20+50=30） ----R1（X=70，Y=30）
3）、PCB L=100，W=50）R1（X=30，Y=20） 轉-90，270度后R1（X=20，Y=-30），現在的X是原來的Y值；現在的Y值在原來的X值前加負號（就等于加上X值即Y=-30+100=70）。即R1（X=20，Y=70）
又轉角度，又改進板方向：（左---右；右----左） 1）、PCB L=100，W=50）R1（X=30，Y=20） 轉90度后R1（X=20，Y=30），X，Y值分別為以前X，Y的值調換。
2、PCB L=100，W=50）R1（X=30，Y=20）轉 180度后R1（X=30，Y=-20）；軸承X值不變，Y值在前面 負號再在Y軸加上Y值即R1（X=30，Y=-20+50=30）--- R1（X=30，Y=30）
PCB L=100，W=50）R1（X=30，Y=20）；轉270度后R1（X=-20，Y=-30），X值是原來Y值加負號（再加上原Y值）；Y值是原來X值加負號（再加上原X值）；即R1（X=-20+50，Y=-30+100），R1（X=30，Y=70）
